智能电表如何选用红外发射管、接收头

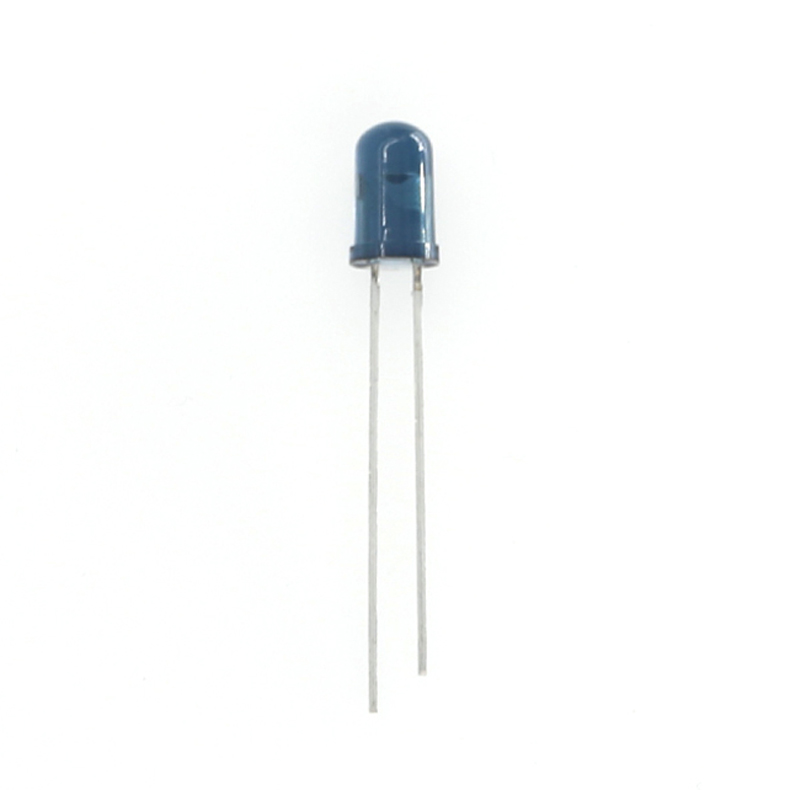

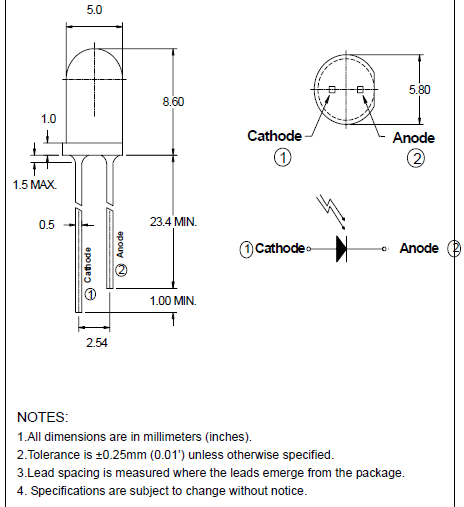

红外线发射管

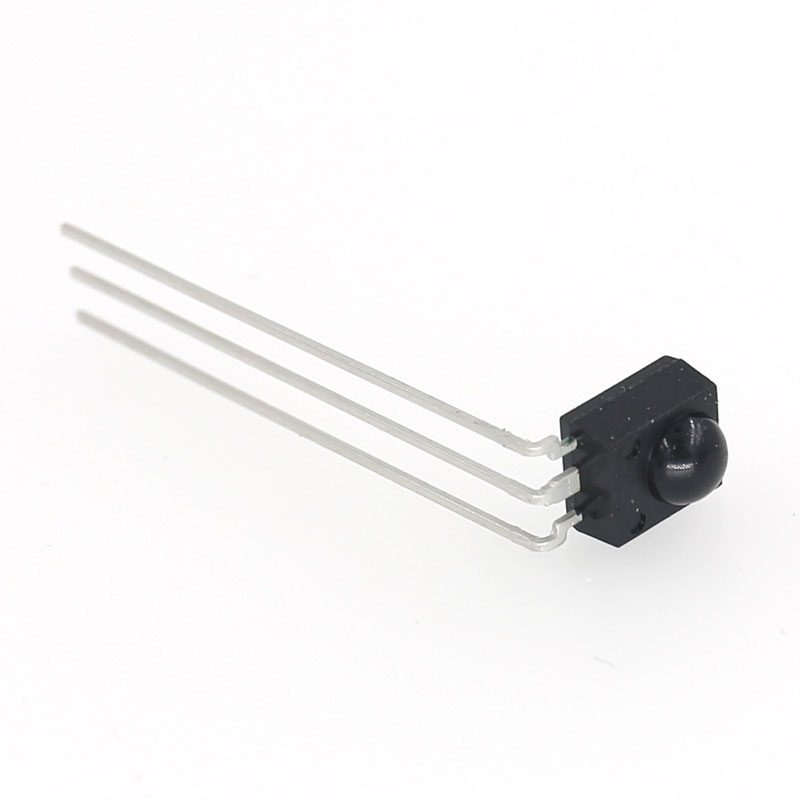

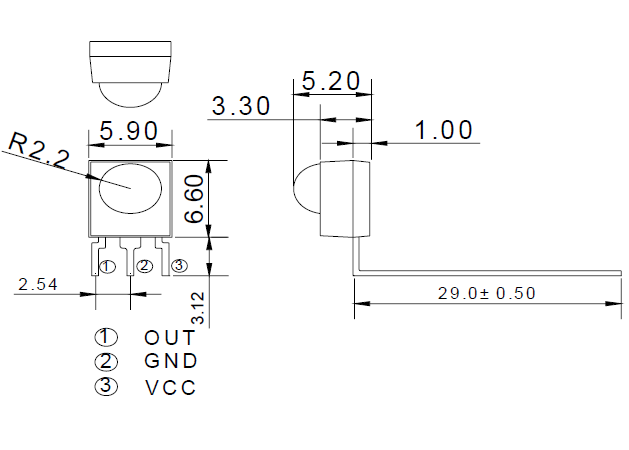

 红外线接收头

1、红外通信原理

红外波段中900nm-1000nm是红外通信常用的波段，而940nm是用的最多的波段，发射装置将二进制信号高频调制后通过红外线发射管HL-BM18J4G发射出去，被红外线接收器HL-338H接收，再解调为原来的信息。这就是红外通信的过程。其中调制方式有脉宽调制（通过改变脉冲宽度调制信号PWM）和脉时调制（通过改变脉冲串口之间时间间隔调制信号PPM）两种，我们采用PPM脉时调节方式。

2、串行口红外通信硬件设计

鸿利泰光电的红外发射管HL-BM18J4G和红外接收器HL-338H，以及驱动三极管8550、电阻和电容，红外通信硬件原理图见图1。智能电能表的红外发射和红外接收电路主要包括新茂51系列单片机单片机SSU7301、

2.1 红外发射硬件设计

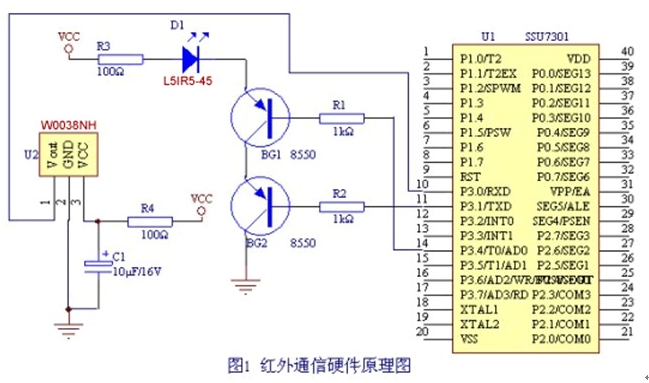

 智能电表红外通信电路图

红外线发射是利用单片机SSU7301的串行数据发送口TXD(P3.1)控制驱动三极管BG1进行二进制数据“0”和“1”的传输(数据由串行发送缓冲器SBUF中送出)，以及利用P3.4口控制驱动三极管BG2进行高频38.4kHz调制（高频驱动信号由定时器/计数器T0的方式2自动重装模式产生），从而可靠地实现了红外发射管D1在传输数据“0”时进行高频红外发射和数据“1”时被截止的发射功能。状态关系见表1，波形见图2。

采用51系列单片机，鸿利泰光电生产供应的红外接收器和红外发射管，以及单片机串行口、2个定时器/计数器可以有效地实现红外通信功能。

智能电表上装的都是红外接口，也是智能电能表中使用最为普遍的通信方式，能够有效的实现抄表、编程、校时、数据管理等功能，拥有可靠、直观、简便、廉价的各种优点。
